DEPRAG – Para una producción totalmente automatizada y eficiente
Montaje de escudos térmicos en el área del motor
Proceso Requerido:

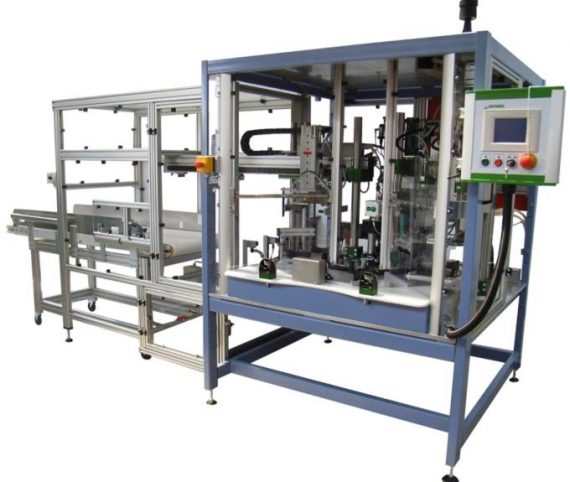

Mesa de índice giratoria con
- alimentación y colocación automática de mangas y arandelas
- inserción a presión en la pieza
- clasificación de piezas defectuosas
- transporte automático de piezas terminadas sobre un transportador
Estación 1: carga manual
- Dos manguitos se cargan manualmente en el accesorio de la pieza (se pueden procesar dos diámetros diferentes)
- Un sensor verifica que las piezas estén allí y que las piezas correctas (por prueba de diámetro) estén cargadas (condición de inicio).
- Coloque la parte sobre las mangas
Estación 2: Alimentación y posicionamiento automático de las lavadoras
- Alimentación de las lavadoras (dos variedades diferentes) mediante cuenco vibratorio
Estación 3: inserción a presión
- Presione Inserción (engarzado) de la manga y la arandela en la parte central, usando un paquete de energía hidráulica (monitoreo de proceso con interruptor de presión de aceite para control de fuerza)
- Soporte de mesa giratoria para el procedimiento de inserción de la prensa
- Las piezas buenas están marcadas con un punzón central (las piezas defectuosas no están marcadas)
Estación 4: estación de descarga
- Estación de prueba:
Las mangas que tienen un cuello demasiado corto porque no se engarzaron correctamente en la Estación 3, permanecen en el accesorio de la pieza. - Extracción de piezas defectuosas
- Las piezas ensambladas correctas se apilan en el transportador
- El transporte del transportador está controlado por sensores
